Compulite produit une gamme complète de changeurs de couleurs allant du Mini Whisper jusqu’au Whisper XL, choisissez votre modèle pour en savoir plus....

Mini - 1kW/C - 1kW/D - 2kW/C - 2kW/D - 12" - 5kW/C - XL - Molefay - Sunset - Alimentations PSU DMX et PSU DMX1 - Dichro16 - Regardez un exemple de câblage

Généralités sur les Whispers

  • Changeurs de couleurs rapides et silencieux.
  • Commande en DMX512 ou 0/+10V.
  • Défilement assuré par 2 moteurs (Mini Whisper et Whisper XL, 1 moteur).
  • Contrôle parfait du positionnement, même en cas de vent.
  • Gestion par microprocesseur 16 bits et encodeur optique.
  • Commande du ventilateur depuis le pupitre en DMX512 (arrêt, marche, réglage de vitesse) avec visualisation de l’état par LED sur le changeur.
  • Mode auto diagnostic, test automatique lors de la mise en route.
  • Fonction Reset.
  • Fonction Dark Gel (pour 2 couleurs) : mouvement de balayage lent, aller et retour, sur une même couleur occupant deux emplacements contigus ce qui répartit l’impact du point chaud.
  • Détection des anomalies (défilement incorrect ou casse de la gélatine).
  • Choix de la courbe de défilement.
  • Alimentation externe 48V DC « Power Supply – PSU DMX ».
  • Montage simple et rapide sur les projecteurs PAR, PC, FRESNEL, HMI, CYCLIODE et AMBIANCE.

Tableau de comparaison

Modèle Ouverture Gélatines
Mini dia. 15 cm 16
1kW/C 26.5 x 20 cm 11/13
1kW/D 26.5 x 20 cm 16
2kW/C 31.6 x 26.8 cm 11/13
2kW/D 31.4 x 26.4 cm 16
12" dia. 31 cm 16
5kW/C dia. 37.8 cm 11/13
XL dia. 52 cm 13
Molefay 43.4 x 69.4 cm 11
Sunset dia. 52 cm 13
Dichro16 94 x 24 cm 24


Mini Whisper
Whisper1kW/CCode produit : 130-034

Type de projecteur : Ouverture 135mm

Hauteur : 26.5 cm (10.4")

Largeur : 25 cm (9.8")

Epaisseur : 6.6 cm (2.6")

Ouverture frontale : Ø15 cm (5.9")

Poids : 2 kg ( 4.5 lb )

Temps course complète : 2.4 Sec.

Connecteurs : 4 Pin XLR Chaînage

Alimentation : 48V DC (24V optionnel)

Intensité : 0.23 A @ 48V DC

Nombre max. de couleurs : 16 Couleurs

Dimensions des gélatines

Première gélatine : 33 cm (13")

Largeur active : 20 cm (7.9")

Largeur : 16.5 cm (6.5")

Chaînage : Jusqu’à 18 avec l’alimentation Whisper PSU (48VDC)

Option volet 4 faces

Whisper 1kW/C
Whisper1kW/CCode produit : 130-001

Type de projecteur : 1kW

Hauteur : 34.8 cm (13.7")

Largeur : 33.7 cm (13.3")

Epaisseur : 8.8 cm (3.5")

Ouverture frontale : 26.5X20 cm

Poids : 3.5 kg ( 7.9 lb .)

Temps course complète : 1.7 Sec.

Connecteurs : 4 Pin XLR Chaînage

Alimentation : 48V DC (24V optionnel)

Intensité : 0.7A @ 48V DC

Nombre max. de couleurs : 11/13 Couleurs

Dimensions des gélatines

Première gélatine : 46.1 cm (18.1")

Largeur active : 34.6 cm (13.6")

Largeur : 20.7 cm (8.1")

Chaînage : 8 avec l’alimentation Whisper PSU (48VDC)

Option volet 4 faces Whisper1kW/C
Whisper 1kW/D Whisper1kW/C

Code produit : 130-001-D

Type de projecteur : 1kW

Hauteur : 34.8 cm (13.7")

Largeur : 33.7 cm (13.3")

Epaisseur : 7.4 cm (2.9")

Ouverture frontale : 26,5 x 20 cm

Poids : 2.75 kg ( 6.1 lb )

Temps course complète : 2.2 Sec.

Connecteurs : 4 Pin XLR Chaînage

Alimentation : 48V DC ou 24V commutable par interrupteur protégé

Intensité : 0.7A @ 48V DC

Nombre max. de couleurs : 16 Couleurs

Dimensions des gélatines

Première gélatine : 46.1 cm (18.1")

Largeur active : 34.6 cm (13.6")

Largeur : 20.7 cm (8.1")

Chaînage : 8 avec l’alimentation Whisper PSU (48VDC)

Option volet 4 faces

Whisper 2kW/C Whisper1kW/C
Code produit : 130-002

Type de projecteur : 2kW

Hauteur : 41.6 cm (16.4")

Largeur : 38.9 cm (15.3")

Epaisseur : 8.8 cm (3.5")

Ouverture frontale : 31.6X26.8 cm

(12.4"X10.6")

Poids : 4 kg ( 9 lb .)

Temps course complète : 2.2 Sec

Connecteurs : 4 Pin XLR Chaînage

Alimentation : 48V DC (24V optionnel)

Intensité : 0.7A @ 48V DC

Nombre max. de couleurs : 11/13 Couleurs

Dimensions des gélatines

Première gélatine : 51.1 cm (20.1")

Largeur active : 39.6 cm (15.6")

Largeur : 27.4 cm (10.8")

Chaînage : 8 avec l’alimentation Whisper PSU (48VDC)

Option volet 4 faces Whisper1kW/C
Whisper 2kW/D Whisper1kW/C

Code produit : 130-002-D

Type de projecteur : 2kW

Hauteur : 41.6 cm (16.4")

Largeur : 38.6 cm (15.2")

Epaisseur : 8.5 cm (3.3")

Ouverture frontale : 31.4X26.4 cm

(12.4"X10.4")

Poids : 3.15 kg ( 6.9 lb )

Temps course complète : 2.5 Sec.

Connecteurs : 4 Pin XLR Chaînage

Alimentation : 48V DC / 24V commutable par interrupteur protégé

Intensité : 0.7A @ 48V DC

Nombre max. de couleurs : 16 Couleurs

Dimensions des gélatines

Première gélatine : 51.1 cm (20.1")

Largeur active : 39.6 cm (15.6")

Largeur : 27.4 cm (10.8")

Chaînage : 8 avec l’alimentation Whisper PSU (48VDC)

Option volet 4 faces

Whisper 12" Whisper1kW/C
Code produit : 130-035

Type de projecteur : 2kW large

Hauteur : 53.2 cm (20.9")

Largeur : 45.7 cm (18")

Epaisseur : 10 cm (3.9")

Ouverture frontale : Ø31.0 cm (12.2")

Poids : 4.5 kg ( 10.1 lb .)

Temps course complète : 5 Sec.

Connecteurs : 4 Pin XLR Chaînage

Alimentation : 48V DC (24V optionnel)

Intensité : 1A @ 48V DC

Nombre max. de couleurs : 16 Couleurs

Dimensions des gélatines

Première gélatine : 66 cm (26")

Largeur active : 44 cm (17.3")

Largeur : 35.8 cm (14.1")

Chaînage : 4 - 6 avec l’alimentation Whisper PSU (48VDC)

Option volet 4 facesWhisper1kW/C
Whisper 5kW/C Whisper1kW/C

Code produit : 130-003

Type de projecteur : 5kW

Hauteur : 58.1 cm (22.9")

Largeur : 55.7 cm (21.9")

Epaisseur : 10.0 cm (3.9")

Ouverture frontale : Ø37.8 cm (14.9")

Poids : 6.5 kg ( 14.6 lb .)

Temps course complète : 3.8 Sec.

Connecteurs : 4 Pin XLR Chaînage

Alimentation : 48V DC (24V optionnel)

Intensité : 1.2A @ 48V DC

Nombre max. de couleurs : 11/13 Couleurs

Dimensions des gélatines

Première gélatine : 68.1 cm (26.8")

Largeur active : 56.6 cm (22.3")

Largeur : 40.5 cm (15.9")

Chaînage : 4 - 6 avec l’alimentation Whisper PSU (48VDC)

Option volet 4 faces

Whisper XL Whisper1kW/C
Code produit : 130-033

Type de projecteur : de 4 à 12 kW HMI / MSR

Hauteur : 72.8 cm (28.7")

Largeur : 66 cm (26")

Epaisseur : 8.2- 10.8 cm (3.2"-4.3")

Ouverture frontale : Ø52 cm (20.5")

Poids : 7.1 kg ( 16 lb .)

Connecteurs : 4 Pin XLR Chaînage

Alimentation : 48V DC (24V optionnel)

Temps course complète : 4.5 Sec.

Intensité : 0.6A @ 48V DC

Nombre max. de couleurs : 13 Couleurs

Dimensions des gélatines

Première gélatine : 92 cm (36.2")

Largeur active : 67 cm (26.4")

Largeur : 56 cm (22")

Chaînage : 6 - 8 avec l’alimentation Whisper PSU (48VDC)

Option volet 4 facesWhisper1kW/C
Whisper MOLEFAY Whisper1kW/C

Code produit : 130-019

Type de projecteur : Molefay

Hauteur : 91 cm (35.8")

Largeur : 52.4 cm (20.6")

Epaisseur : 10.6 cm (4.2")

Ouverture frontale : 43.4 x 69.4 cm

Poids : 9.5 kg ( 21.3 lb .)

Temps course complète : 8 Sec.

Connecteurs : 4 Pin XLR

Alimentation : 48V DC (24V optionnel)

Intensité : 1.0A @ 48V DC

Nombre max. de couleurs : 11 Couleurs

Dimensions des gélatines

Première gélatine : 68.1 cm (26.8")

Largeur active : 56.6 cm (22.3")

Largeur : 72.5 cm (28.5")

Chaînage : 4 - 6 avec l’alimentation Whisper PSU (48VDC)

Option volet 4 faces

Sunset L et Sunset XL Whisper1kW/C
Code produit : 131-020

Type de projecteur : de 4 à 12 kW HMI / MSR

Hauteur : 72.8 cm (28.7")

Largeur : 66 cm (26")

Epaisseur : 16.4- 17.8 cm (6.5"-7")

Ouverture frontale : Ø52 cm (20.5")

Poids : 13.8 kg (25.5lb.)

Temps course complète : 4.5 Sec.

Connecteurs : 4 Pin XLR Chaînage

Alimentation : 48V DC (24V optionnel)

Intensité : 0.8A @ 48V DC

Nombre max. de couleurs : 13 Couleurs

Dimensions des gélatines

Première gélatine : 92 cm (36.2")

Largeur active 67 cm (26.4")

Largeur : 56 cm (22")

Chaînage : 6 sur alimentation Whisper PSU (48VDC)

Option volet 4 facesWhisper1kW/C
Alimentation Whisper PSU DMX Whisper1kW/C

DMX seul

Code produit : 130-014

Hauteur : 12.5 cm (4.9")

Largeur : 28.5 cm (11.2")

Epaisseur : 19 cm (7.5")

Poids : 4.5 kg ( 10.1 lb .)

Power: 240VAC (110VOptionnel)

Connecteurs : DMX 5 Pin Chaînage

4 Pin Power + Loop


DMX et 0/+10V

Code produit : 130 - 015

Caractéristiques identiques à modèle ci-contre plus connecteur DB25 pour commande analogique 0 - 10 VDC

Alimentation Whisper PSU DMX1 Unitaire Whisper1kW/C
Code produit : 130-036

Hauteur : 5 cm (2")

Largeur : 21.8 cm (8.6")

Epaisseur : 8.9 cm (3.5")

Poids : 2.1 kg ( 4.6 lb .)

Power: 240VAC (110V Optionnel)

Connecteurs : DMX 5 Pin Chaînage 4 Pin Power

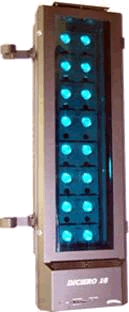

Whisper Dichro16 Whisper1kW/C

Code produit : 130-040

Type de projecteur : Rampe dichro16

Hauteur :121.5 cm (47.7")

Largeur : 37.5 cm (14.4")

Epaisseur : 11.5 cm (4.5")

Ouverture : 94 x 24 cm (37"x 9.4")

Poids : 9 kg ( 19.8 lb .)

Temps course complète : 8 Sec.

Connecteurs : 5 Pin XLR chaînage

Alimentation : 230/240VAC sur presse étoupe

Nombre max. de couleurs : 24 Couleurs

Porte sur charnière pour chargement des gélatines

Verrouillage de la porte par quarts de tour

Voyants en face avant et arrière

Flux d’air optimisé et silencieux pour refroidir aussi le projecteur

Dimensions des gélatines

Première gélatine : 45 cm (17.7")

Largeur active : 31 cm (12.2")

Largeur : 97.5 cm (38.3")

Option volet 4 faces Whisper1kW/C

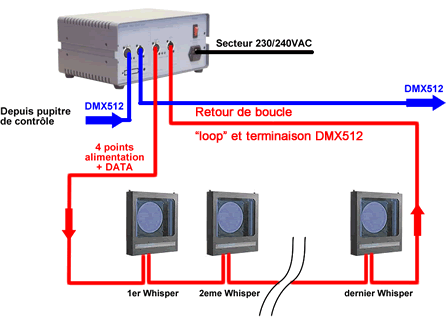

Principe de câblage de l'alimentation PSU DMX
